1 建筑机电工程抗震设计范围

依据《建筑机电工程抗震设计规范》《GB 50981—2014》设计范围为：

1、建筑机电工程设施抗震设计应以建筑结构设计为基准，对其与建筑结构的连接构件和部件应采取相应措施进行设防。

对重力不超过1.8kN 的设备或吊杆。

计算长度超过300mm 的吊杆悬挂管道。

2、给水、空调水、消防管道系统抗震支撑设计范围：

室内给水、消防、空调水管道，管径大于或等于DN65mm 的管道系统。

3、电气系统管道及电缆桥架系统抗震设计范围：

管径大于或等于DN65mm 的电线套管。

150N/m 及以上的电缆梯架、电缆槽盒、母线槽。

4、防排烟管路系统抗震支撑设计范围。

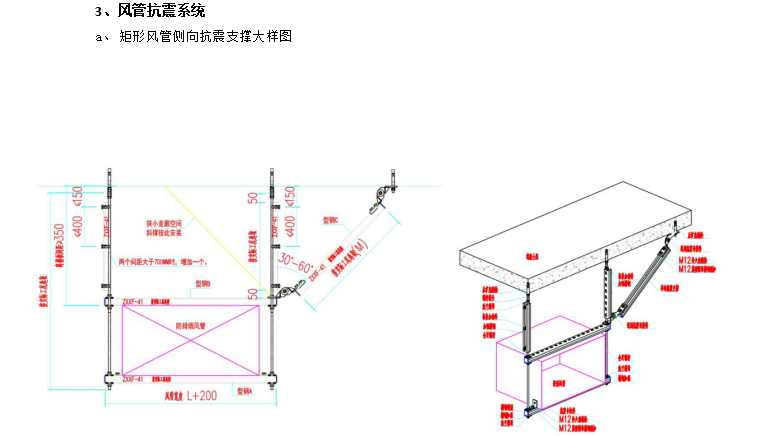

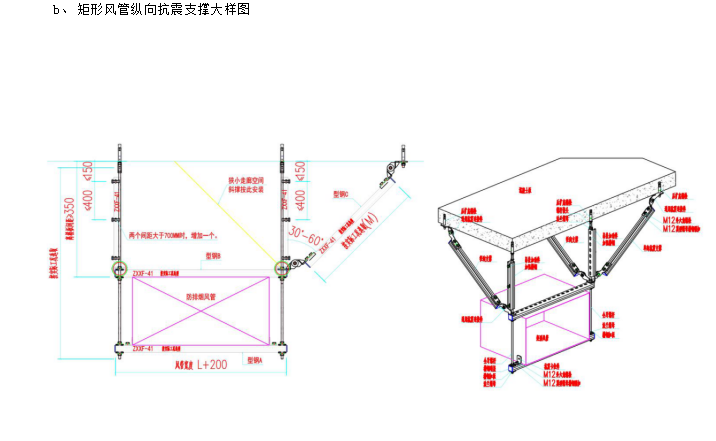

       矩形截面面积大于0.38㎡和圆形直径大于等于0.70m的风道可采用抗震支吊架，风道抗震支吊加应符合本规范第8章的规定。

2 建筑机电工程抗震设计要求

依据《建筑机电工程抗震设计规范》要求：

建筑机电工程抗震措施应根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、设备设施所处位置和运行要求等国家现行相关标准经综合分析后确定。

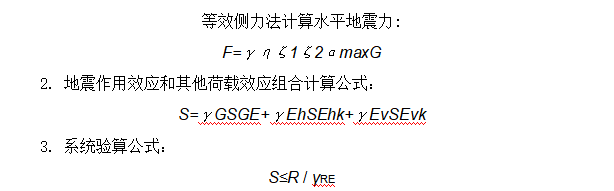

1. 机电工程抗震设计计算公式：

3 产品基本要求

1. 建筑机电工程设施的支、吊架应具有足够的刚度和承载力，其与建筑结构应有可靠的连接和锚固。

2. 建筑机电工程设施的基座或连接件应能将设备承受的地震作用全部传递到建筑结构上。建筑结构中用以固定建筑机电工程设施的预埋件、锚固件，应能承受建筑机电设施传递给主体结构的地震作用。

3. 抗震支吊架在地震中应对建筑机电工程设施给予可靠保护，承受来自任意水平方向的地震作用；

4. 组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装；

5. 抗震支吊架应根据其承受的荷载进行抗震验算。

6·组成抗震支吊架的所有构件应

（1）采用成品构件（注意：是成品，而非现场拼凑）；

（2）连接紧固件的构造应便于安装；

（3）抗震支吊架应根据其承受的荷载进行抗震验算。

4.产品设置与安装要求

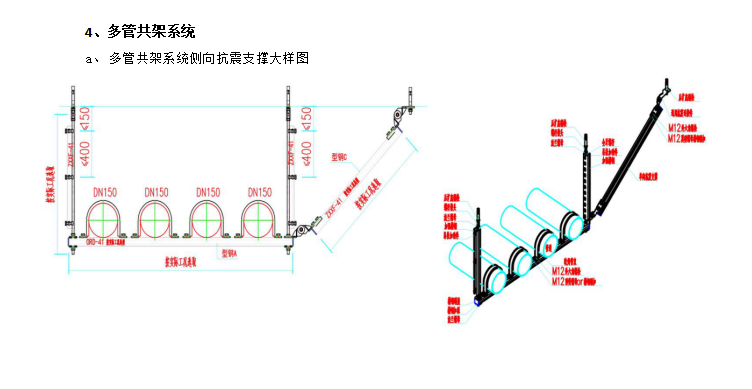

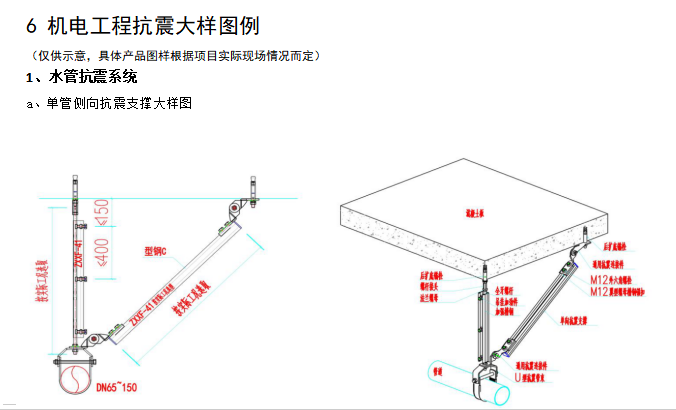

1. 每段水平直管道应在两端设置侧向抗震支吊架。

2. 当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支

吊架。

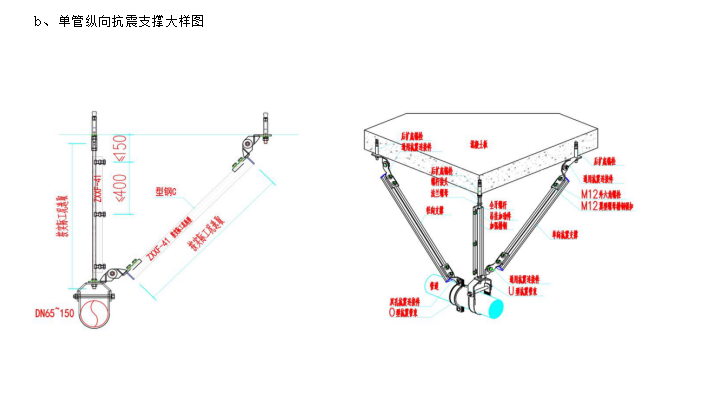

3. 每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距

离超过最大设计间距时，应按要求间距依次增设纵向抗震支吊架。

4. 抗震支吊架的斜撑与吊架的距离不得超过0.1m。

5. 刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管

不得超过最大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆线

槽不得超过其宽度的两倍。

6. 水平管线在转弯处0.6m 范围内设置侧向抗震支吊架。若斜撑直接作用于管

道，其可作为另一侧管道的纵向抗震支吊架。

7. 当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连接，水平管线距垂直管线600mm 范围内设置侧向支撑，垂直管线底部距地面超过150mm 应设置抗震支撑。

8. 所有抗震支吊架必须和结构主体可靠连接，当管线穿越建筑沉降缝时应考虑沉降位移。

9. 水平管道在安装柔性补偿器及伸缩节的两端必须设置侧向及纵向抗震支吊架。

10. 侧向、纵向抗震支吊架其斜撑的安装垂直角度宜为45º，且不得小于30º。

11. 沿墙敷设管线当设有入墙的托架且管卡能紧固管道四周时，可将其作为一个侧向抗震支撑。

5、抗震支吊架的基本设计步骤

步骤一: 确定抗震支吊架的位置和取向。

步骤二：确定设计荷载要求。

步骤三：选择正确的抗震支吊架形状、尺寸以及最大长度。基于抗震支吊架与结构的连接布置、架杆与垂直方向的夹角、以及计算出的设计荷载，选择抗震支吊架的类型、尺寸以及最大长度。

步骤四：根据步骤二的设计载荷和架杆与垂直方向的夹角，选择适当的紧固件类型和规格将抗震支吊架固定在建筑物结构上。

附：1建筑机电工程抗震总体要求

按《建筑机电工程抗震设计规范》GB50981-2014 进行的建筑机电工程设施抗震设计应达到下列要求：

1、当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；

2、当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；

3、当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。

附：2建筑机电工程抗震设计依据

1、《建筑机电工程抗震设计规范》GB50981-2014

1.0.4 建筑设防烈度为6 度及6 度以上地区的建筑机电工程必须进行抗震设计。

2、《建筑工程抗震设防分类标准》GB50223-2010

1.0.3 抗震设防区的所有建筑工程应确定其抗震设防类别。

新建、改建、扩建的建筑工程，其抗震设防类别不应低于本标准。

3、《建筑抗震设计规范》GB50011-2010

3.7.1 非结构构件，包括建筑非结构构件和建筑附属机电设备，自身与结构主体

的连接，应进行抗震设计。

4、建设方、设计单位提供的图纸及技术资料

1) 给排水设计图纸

2) 暖通专业设计图纸

3) 电气专业设计图纸

附：3建筑机电工程抗震经济指标

根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，经抗震设防后的建筑消防等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时可以达到减轻地震破坏，减少次生灾害，避免人员伤亡，减少经济损失的目的。采取必要的机电抗震措施可以有效保护机电系统的震害损失：

1、减少机电系统破坏程度，降低经济损失；

2、有效控制水灾及火灾的发生；

3、减少人员伤亡几率；

4、保障主体结构安全不受火灾影响。

唯有提高机电系统自身的抗震性能，才能有效防止地震引发的次生灾害，确保地震后机电系统迅速恢复运转。地震时，加装抗震措施的管道及设备相对没有加装的可减少5—10 倍的位移量，可有效提高系统的抗震性能。综合规范强条要求及本项目实际需要分析，在重点部位机电系统进行抗震设防以符合规范要求、使用要求及验收要求具有十分重要意义。
