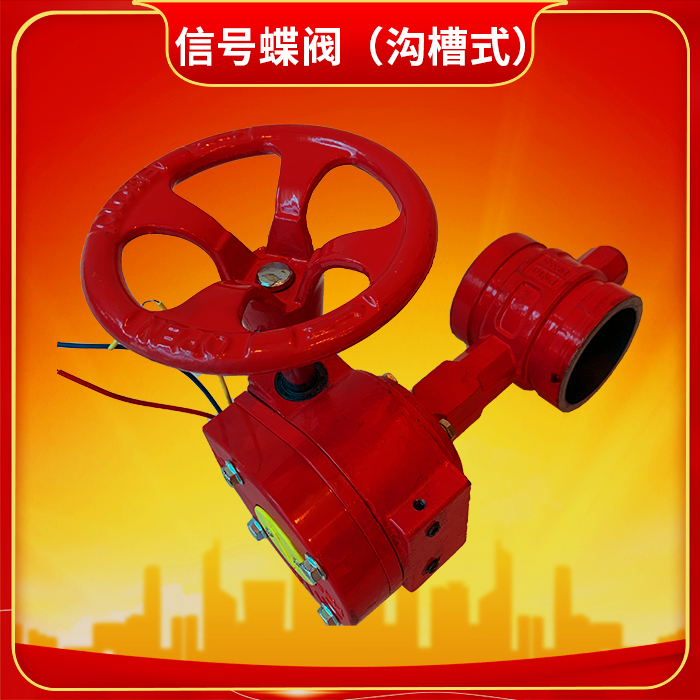

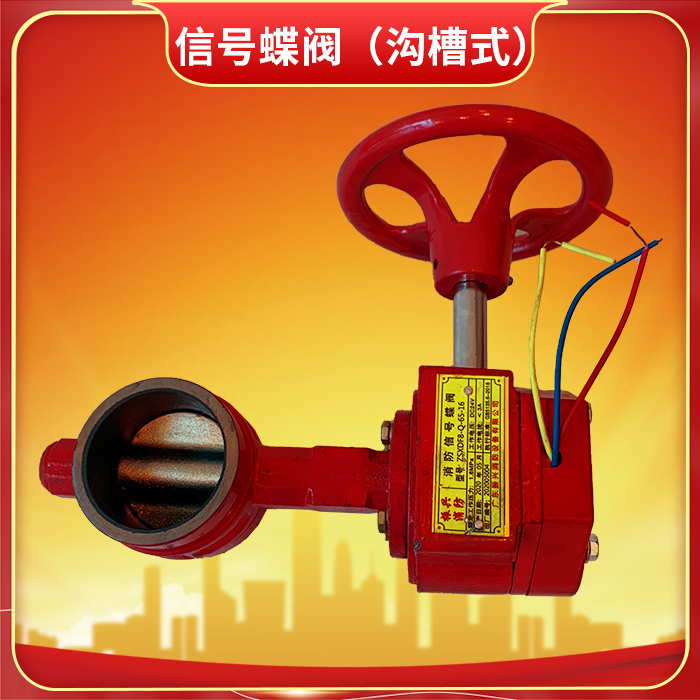

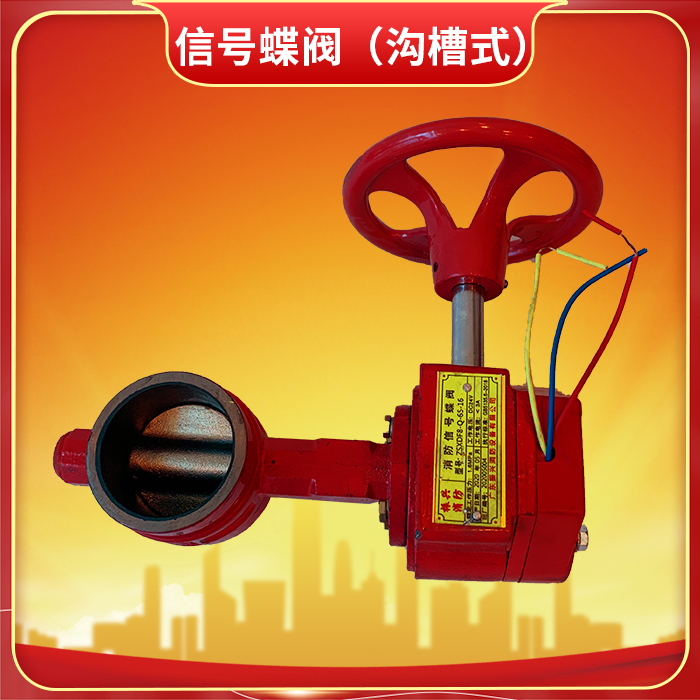

消防信号蝶阀产品说明书
一、 用途
       产品适用于自动喷水灭火系统中及其它相关场所，作为具有信号输出功能的调节和截流设备使用。
.
二、产品符合标准
  产品符合 GB5135.6-2018标准要求

三、产品参数

四、特点
1. 小型轻便、容易拆装及维修，并可在任意位置上安装。
2. 结构简单、紧凑、90°运转启闭迅速。.
3. 操作扭矩小，省力轻巧。
4. 达到完全密封，泄漏为零。.
5. 选择不同零部件材质，可适用多种介质。
6. 流量特性趋于直线，调节性能好。
7. 启闭试验次数多达数万次，寿命长。
8. 凡使用蝶阀、闸阀、截止阀、旋塞阀、胶管阀及隔膜阀的管路，均可用该阀加带短节替换（如需短节，请在合同中注明）。

五、蝶阀安装使用维护说明
  1、打开蝶阀包装后不可存放潮湿仓库及露天地方，更不可存放在杂乱的工地上。
  2、安装时应预先调整管道上的连接件。
  3、通过管道的流体中不带有硬质微粒，以免损伤密封面。
  4、安装时应清洗管道内腔和密封面。
  5、阀门上的前头表示为介质方向。
  6、阀门与管道连接时要求使用蝶阀专用法兰。
  7、要求垫片（圈）内孔与管道法兰孔一样尺寸，保证把蝶阀端面的内六角螺丝全部
     封住，以免平面渗漏。


六、【蝶阀安装注意事项】：
① 安装时，蝶板要停在关闭的位置上。
② 开启位置应按蝶板的旋转角度来确定。
③ 带有旁通阀的蝶阀，开启前应先打开旁通阀。
④ 应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
⑤ 应将阀门通径两端堵塞，存放在干燥、通风的室内如长期存放，应定期进行检查。
⑥ 安装前应将阀门清理干净，消除在运输过程中造成的缺陷。
⑦ 安装时必须校对阀门上的标志，特别应注意介质的流向与阀门上的标注的流向一致。

七、使用注意事项 using notice
1. 仔细核对使用情况是否与本阀性能规范相符。
2. 清洁阀内腔的密封面，不允许有污物附着，未清洁前勿启闭蝶板。
3. 使用前应清除管道内的污杂物。
4. 检查驱动装置是否与上法兰联接可靠。
5. 可以安装在空间任意位置管路上。
6. 安装位置应保证使用、维修或更换方便。
7. 安装时可以不考虑蝶阀管路介质流动的方向，即允许双向使用。
8. 在管路夹紧时注意连接力是否均匀可靠。
9. 安装后，进行管路强度试压时，蝶板必须处于开启位置。
10. 安装后应定期检查，检查主要项目如下：
（1） 阀座及密封圈是否损伤或腐蚀。
（2） 压把定位位置是否发生故障。
（3） 蝶板密封面的密封性能（是否有损伤或腐蚀）。
（4） 检修装配后，启闭旋转时不得有卡阻现象。
（5） 检修装配后，应按要求进行密封性能试验。
（6） 每次检修后，将情况详细记录以备查考。

八、 故障及排除方法 trouble and method

九、警告提示
阀门工作压力、温度、使用介质必须符合本说明书的规定，否则会造成危险。
① 压力超过规定的数值，阀门会泄漏、壳体爆炸或开裂。
② 温度过高，会导致材料失效，阀门破坏。
③ 介质不符合使用说明的规定，会腐蚀壳体、阀座或造成密封副损伤，使壳体变薄、开裂、介质泄漏。
对于超出本说明书规定范围的使用所造成的危害，本公司概不负责。
